✓ sehr druckbelastbar - 300/500/700 kPa | ✓ besonders geeignet unter der Bodenplatte | ✓ auch unter Terrassen, Pools, Gartenhäusern | ✓ unverrottbar und geringe Wasseraufnahme
EPS (Bianco, NEO, Perimeter DUO)
✓ druckbelastbar und günstig | ✓ besonders geeignet an der Kelleraußenwand | ✓ durchgängig in allen Stärken gute Wärmedämmeigenschaften
Bachl XPS 200 - 20mm
Universaldämmplatte, Hartschaumplatte aus extrudiertem Polystyrol Elementgröße: 1.250 x 600 mmKanten: GlattOberfläche: Glatt Wärmeleitgruppe: 035Bemessungswert: 0,035 W/(mK) Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 75° Druckspannung 10% Stauchung: ≥ 200 kPa (≥ 200 kN/m² | ≥ 20.000 kg/m²) Anwendungsbereich:DAD (Außendämmung von Dach oder Decke, witterungsgeschützt, unter Deckung) DEO (Innendämmung unter Estrich ohne Schallschutzanforderungen) DAA (Außendämmung von Dach oder Decke, witterungsgeschützt, unter Abdichtung) WAB (Außendämmung der Wand hinter Bekleidung)WI (Innendämmung der Wand)DI (unterseitige Innendämmung der Decke oder des Daches, abgehängte Decke)WZ (Dämmung von zweischaligen Wänden)Downloads:Datenblatt Bachl XPS 200Leistungserklärung Bachl XPS 200Produktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de
Bachl XPS 200 G - 20mm
Universaldämmplatte, Hartschaumplatte aus extrudiertem Polystyrol Elementgröße: 1.250 x 600 mmKanten: GlattOberfläche: Waffelmuster Wärmeleitgruppe: 035Bemessungswert: 0,035 W/(mK) Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 75° Druckspannung 10% Stauchung: ≥ 200 kPa (≥ 200 kN/m² | ≥ 20.000 kg/m²) Anwendungsbereich:DAD (Außendämmung von Dach oder Decke, witterungsgeschützt, unter Deckung) DEO (Innendämmung unter Estrich ohne Schallschutzanforderungen) DAA (Außendämmung von Dach oder Decke, witterungsgeschützt, unter Abdichtung) WAB (Außendämmung der Wand hinter Bekleidung)WI (Innendämmung der Wand)DI (unterseitige Innendämmung der Decke oder des Daches, abgehängte Decke)WZ (Dämmung von zweischaligen Wänden)Downloads:Datenblatt Bachl XPS 200 GLeistungserklärung Bachl XPS 200 GProduktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de

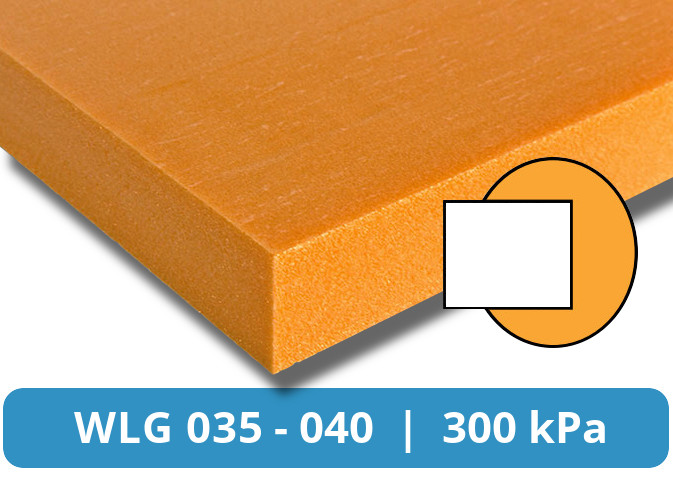

Bachl XPS 300
Bachl XPS 300 - Der druckfeste Universaldämmstoff: häufig verwendeter Dämmstoff für druckbelastete Anwendungen mit glatter Kante und glatter Oberfläche 300 kPa = 300 kN/m² = 30.000 kg/m² bei 10% Stauchung 50 Jahre Langzeit-Kriechverhalten 100kPa besonders geeignet unter Bodenplatten, in Industrieböden, an der Kelleraußenwand, für Terassen und Dachterassen, uvm unverrottbar, geringe Wasseraufnahme, gute Wärmedämmeigenschaften Universaldämmung für innen und außen, glatte Kanten, einsetzbar über der Bodenplatte, Feuchtraum, Industrieböden, Perimeterdämmung Elementgröße: 1.250 x 600 mmKanten: GlattOberfläche: Glatt Wärmeleitgruppe: 035 in allen Stärken Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 75° Druckspannung 10% Stauchung: ≥ 300 kPa (≥ 300 kN/m² | ≥ 30.000 kg/m²) Anwendungsbereich:DEO (Innendämmung unter Estrich ohne Schallschutzanforderungen) DAA (Außendämmung von Dach oder Decke, witterungsgeschützt, unter Abdichtung) PW (Außenliegende Wärmedämmung (Perimeterdämmung) von Wänden gegen Erdreich (außerhalb Abdichtung))PB (Außenliegende Wärmedämmung unter Bodenplatten gegen Erdreich (außerhalb Abdichtung))WZ (Dämmung von zweischaligen Wänden)Downloads:Datenblatt Bachl XPS 300Leistungserklärung Bachl XPS 300Produktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de

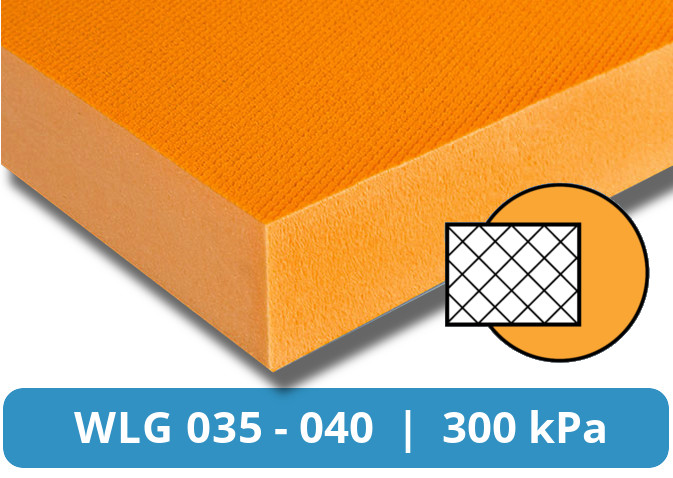

Bachl XPS 300 G
Universaldämmung für innen und außen, glatte Kanten, gewaffelte Oberfläche, einsetzbar im Sockelbereich und als Putzträgerplatte Elementgröße: 1.250 x 600 mmKanten: GlattOberfläche: Waffelmuster Wärmeleitgruppe: 035 in allen Stärken Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 75° Druckspannung 10% Stauchung: ≥ 300 kPa (≥ 300 kN/m² | ≥ 30.000 kg/m²) Anwendungsbereich:WI (Innendämmung der Wand)DI (unterseitige Innendämmung der Decke oder des Daches, abgehängte Decke)WZ (Dämmung von zweischaligen Wänden)Downloads:Datenblatt Bachl XPS 300 GLeistungserklärung Bachl XPS 300 GProduktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de
Bachl XPS 300 SF
Bachl XPS 300 kPa Stufenfalz - Der druckfeste Universaldämmstoff: meist verwendeter Dämmstoff für druckbelastete Anwendungen mit umlaufender Stufenfalz und glatter Oberfläche 300 kPa = 300 kN/m² = 30.000 kg/m² bei 10% Stauchung 50 Jahre Langzeit-Kriechverhalten 120kPa besonders geeignet unter Bodenplatten, in Industrieböden, an der Kelleraußenwand, für Terassen und Dachterassen, uvm unverrottbar, geringe Wasseraufnahme, gute Wärmedämmeigenschaften Universaldämmung für innen und außen, gefalzte Kanten, einsetzbar über und unter der Bodenplatte, Feuchtraum, Industrieböden, Perimeterdämmung Elementgröße: 1.265 x 615 mmDeckfläche: 1.250 x 600 mKanten: umlaufend StufenfalzOberfläche: Glatt Wärmeleitgruppe: 035 in allen Stärken Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 75° Druckspannung 10% Stauchung: ≥ 300 kPa (≥ 300 kN/m² | ≥ 30.000 kg/m²) Anwendungsbereich:DEO (Innendämmung unter Estrich ohne Schallschutzanforderungen) DAA (Außendämmung von Dach oder Decke, witterungsgeschützt, unter Abdichtung) PW (Außenliegende Wärmedämmung (Perimeterdämmung) von Wänden gegen Erdreich (außerhalb Abdichtung))PB (Außenliegende Wärmedämmung unter Bodenplatten gegen Erdreich (außerhalb Abdichtung))WZ (Dämmung von zweischaligen Wänden)Downloads:Datenblatt Bachl XPS 300 SFLeistungserklärung Bachl XPS 300 SFProduktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de
EPS Perimeter Bianco PLUS 3 vlieskaschiert
Automatengeschäumte, formstabile und druckfeste Wärmedämmplatte gemäß allgemeiner bauaufsichtlicher Zulassung. Einsatz für erdberührte Bauteile an der Kelleraußenwand. Der umlaufende Stufenfalz vermeidet Wärmebrücken. Die integrierte, vlieskaschierte Drainageoberfläche ermöglicht eine Abflussspende von bis zu 0,9 l / (s*m) zur sicheren Ableitung von Hang-, Sicker- und Schichtenwasser. Aufgrund der Anordnung der Drainagekanäle kann die Platte hoch- bzw. querformatig verlegt werden. Anwendung nach DIN 4108-10 Einbautiefe bis 3 mOberfläche: vlieskaschierte Drainageoberfläche WLG: 035 gegen AußenluftWLS: 039 gegen Erdreich Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 80° Druckspannung 10% Stauchung: ≥ 150 kPa (≥ 150 kN/m² | ≥ 15.000 kg/m²) Maße:Elementgröße: 1265 mm x 615 mmDeckfläche: 1250 mm x 600 mmDownloads:Datenblatt EPS Perimeter Bianco Plus SFLeistungserklärung EPS Perimeter Bianco Plus SFProduktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de
EPS Perimeter Bianco Plus SF
Automatengeschäumte, formstabile und druckfeste Wärmedämmplatte gemäß allgemeiner bauaufsichtlicher Zulassung. Einsatz für erdberührte Bauteile. Unter statisch nichttragenden Kellerfußböden bis zu einer Belastung von 45 kN/m². Der umlaufende Stufenfalz vermeidet Wärmebrücken. Die einseitig strukturierte Oberfläche (schwalbenschwanzförmige Hinterschneidung) sorgt für optimale Putzhaftung oder lässt das Anbetonieren zu. Anwendung nach DIN 4108-10 Einbautiefe bis 3 m WLG: 035 gegen AußenluftWLS: 039 gegen Erdreich Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 80° Druckspannung 10% Stauchung: ≥ 150 kPa (≥ 150 kN/m² | ≥ 15.000 kg/m²) Maße:Elementgröße: 1265 mm x 615 mmDeckfläche: 1250 mm x 600 mmDownloads:Datenblatt EPS Perimeter Bianco Plus SFLeistungserklärung EPS Perimeter Bianco Plus SFProduktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de
EPS Perimeter DUO
Automatengeschäumte, formstabile und druckfeste Wärmedämmplatte gemäß DIN EN 13163. Einsatz für erdberührte Bauteile. Einbautiefe bis 3 m bzw. unter statisch nichttragenden Kellerfußböden bis zu einer Belastung von 60 kN/m². Die beidseitig strukturierte Oberfläche (schwalbenschwanzförmige Hinterschneidung) sorgt für optimale Putzhaftung und lässt ein Anbetonieren ohne zusätzliche Haftsicherungsanker zu. Der umlaufende Stufenfalz vermeidet Wärmebrücken. Auch als Sockeldämmung geeignet. Einbautiefe bis 3 mVerlegung unter statisch nichttragenden Kellerfußböden bis zu einer Belastung von 60 kN/m² möglich WLG gegen Außenluft: 035WLG gegen Erdreich: 40 bis 60mm - 041 | 80 bis 200mm - 039 Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 80° Druckspannung 10% Stauchung: ≥ 200 kPa (≥ 200 kN/m² | ≥ 20.000 kg/m²) Kanten: umlaufend Stufenfalz Oberfläche: beidseitig strukturiert (schwalbenschwanzförmige Hinterschneidung) Elementgröße: 1265 x 615 mm Deckfläche: 1250 x 600 mm Automatengeschäumte, formstabile und druckfeste Dämmplatte einlagige Verlegung unter Kellerfußböden (statisch nichttragend bis 60 kN/m²) Einbautiefe bis 3 mDownloads:Datenblatt EPS Perimeter DUOLeistungserklärung EPS Perimeter DUOProduktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de
EPS Perimeter NEO WLS 032
Formgeschäumte Automatenplatte aus EPS/Styropor mit hervorragenden Wärmedämmeigenschaften und beidseitig geprägter Oberfläche. Für Neubau und Altbau geeignet. Einsatz für erdberührte Bauteile. Unter statisch nichttragenden Kellerfußböden bis zu einer Belastung von 45 kN/m². Der umlaufende Stufenfalz vermeidet Wärmebrücken. Anwendung nach DIN 4108-10 Einbautiefe bis 3 m WLG: 032 gegen AußenluftWLS: 036 gegen Erdreich Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 80° Druckspannung 10% Stauchung: ≥ 150 kPa (≥ 150 kN/m² | ≥ 15.000 kg/m²) Maße:Elementgröße: 1265 mm x 615 mmDeckfläche: 1250 mm x 600 mmDownloads:Datenblatt EPS Perimeter NEO WLS 032Leistungserklärung EPS Perimeter NEO WLS 032Produktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de
Styrodur 3000 CS/SQ
Styrodur 3000CS/SQ - druckfester Universaldämmstoff von BASF: Styrodur - die wohl bekannteste Marke für Dämmstoff für druckbelastete Anwendungen 300 kPa = 300 kN/m² = 30.000 kg/m² bei 10% Stauchung 50 Jahre Langzeit-Kriechverhalten 130kPa in allen Stärken durchgängig WLS 034unverrottbar, geringe Wasseraufnahme, gute Wärmedämmeigenschaften Extrudierte Polystyrol-Hartschaumplatte mit hoher Druckfestigkeit, glatter Oberfläche und Stufenfalz nach DIN EN 13164 für vielseitige Einsatzmöglichkeiten. Zugelassen für alle Perimeteranwendungen. Elementgröße: 1.265 x 615 mmDeckfläche: 1.250 x 600 mKanten: umlaufend StufenfalzOberfläche: Glatt Einbautiefe: max. 3,5 Meter im Grundwasser Wärmeleitstufe: 034 in allen Stärken Baustoffklasse DIN 4102-1: B1Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 75°Rohdichte: mind. 31 kg/m³ Druckspannung 10% Stauchung: ≥ 300 kPa (≥ 300 kN/m² | ≥ 30.000 kg/m²) Anwendungsbereich:DEO (Innendämmung unter Estrich ohne Schallschutzanforderungen) DAA (Außendämmung von Dach oder Decke, witterungsgeschützt, unter Abdichtung) PW (Außenliegende Wärmedämmung (Perimeterdämmung) von Wänden gegen Erdreich (außerhalb Abdichtung))PB (Außenliegende Wärmedämmung unter Bodenplatten gegen Erdreich (außerhalb Abdichtung))DUK (Außendämmung eines Umkehrdaches, der Bewitterung ausgesetzt)Downloads:Datenblatt StyrodurUmwelt-Produktdeklaration StyrodurProduktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de
Styrodur 3035 CS
Styrodur 3035CS - druckfester Universaldämmstoff von BASF: Styrodur - die wohl bekannteste Marke für Dämmstoff für druckbelastete Anwendungen 300 kPa = 300 kN/m² = 30.000 kg/m² bei 10% Stauchung 50 Jahre Langzeit-Kriechverhalten 130kPa zusätzlich bauaufsichtlich zugelassen unter lastabtragenden Bodenplatten, Umkehrdach begrünt/bekiest zugelassen für erdbeben gefährdete Gebiete mehrlagige Verlegung unter der Bodenplatte bauaufsichtlich zugelassen unverrottbar, geringe Wasseraufnahme, gute Wärmedämmeigenschaften Extrudierte Polystyrol-Hartschaumplatte mit hoher Druckfestigkeit, glatter Oberfläche und Stufenfalz nach DIN EN 13164 für vielseitige Einsatzmöglichkeiten. Zugelassen für alle Perimeteranwendungen. Elementgröße: 1.265 x 615 mmDeckfläche: 1.250 x 600 mKanten: umlaufend StufenfalzOberfläche: Glatt Einbautiefe: max. 3,5 Meter im Grundwasser Wärmeleitgruppe: 035 bei 50-60mm | WLS 036 bei 80-100mm | WLS 037 für 120mm | WLS 039 bei 140-200mm Baustoffklasse DIN 4102-1: B1Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 75°Rohdichte: mind. 31 kg/m³ Druckspannung 10% Stauchung: ≥ 300 kPa (≥ 300 kN/m² | ≥ 30.000 kg/m²) Anwendungsbereich:DEO (Innendämmung unter Estrich ohne Schallschutzanforderungen) DAA (Außendämmung von Dach oder Decke, witterungsgeschützt, unter Abdichtung) PW (Außenliegende Wärmedämmung (Perimeterdämmung) von Wänden gegen Erdreich (außerhalb Abdichtung))PB (Außenliegende Wärmedämmung unter Bodenplatten gegen Erdreich (außerhalb Abdichtung))DUK (Außendämmung eines Umkehrdaches, der Bewitterung ausgesetzt)Downloads:Datenblatt StyrodurUmwelt-Produktdeklaration StyrodurProduktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de

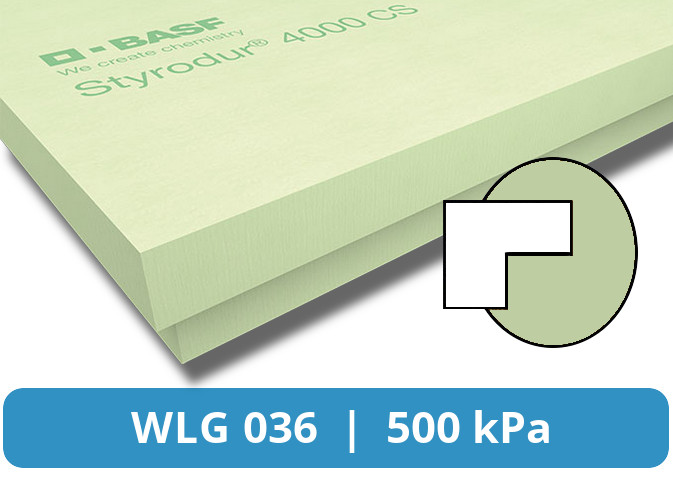

Styrodur 4000 CS
Styrodur 4000CS - druckfester Universaldämmstoff von BASF: Styrodur - die wohl bekannteste Marke für Dämmstoff für druckbelastete Anwendungen 500 kPa = 500 kN/m² = 50.000 kg/m² bei 10% Stauchung 50 Jahre Langzeit-Kriechverhalten 180kPa zusätzlich bauaufsichtlich zugelassen unter lastabtragenden Bodenplatten, Umkehrdach begrünt/bekiest oder befahrbar mehrlagige Verlegung unter der Bodenplatte bauaufsichtlich zugelassen zugelassen für erdbeben gefährdete Gebiete unverrottbar, geringe Wasseraufnahme, gute Wärmedämmeigenschaften Extrudierte Polystyrol-Hartschaumplatte mit hoher Druckfestigkeit, glatter Oberfläche und Stufenfalz nach DIN EN 13164 für vielseitige Einsatzmöglichkeiten. Zugelassen für alle Perimeteranwendungen. Elementgröße: 1.265 x 615 mmDeckfläche: 1.250 x 600 mKanten: umlaufend StufenfalzOberfläche: Glatt Einbautiefe: max. 7,0 Meter im Grundwasser Wärmeleitstufe: 036 Baustoffklasse DIN 4102-1: B1Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 75°Rohdichte: mind. 35 kg/m³ Druckspannung 10% Stauchung: ≥ 500 kPa (≥ 500 kN/m² | ≥ 50.000 kg/m²) Anwendungsbereich:DEO (Innendämmung unter Estrich ohne Schallschutzanforderungen) DAA (Außendämmung von Dach oder Decke, witterungsgeschützt, unter Abdichtung) PW (Außenliegende Wärmedämmung (Perimeterdämmung) von Wänden gegen Erdreich (außerhalb Abdichtung))PB (Außenliegende Wärmedämmung unter Bodenplatten gegen Erdreich (außerhalb Abdichtung))DUK (Außendämmung eines Umkehrdaches, der Bewitterung ausgesetzt) Downloads:Datenblatt StyrodurUmwelt-Produktdeklaration StyrodurProduktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de

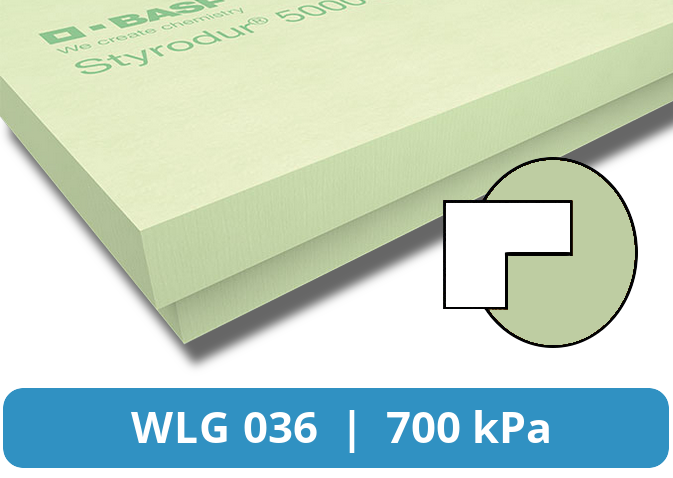

Styrodur 5000 CS
Styrodur 5000CS - extrem druckfester Universaldämmstoff von BASF: Styrodur - die wohl bekannteste Marke für Dämmstoff für druckbelastete Anwendungen extrem belastbar 700 kPa = 700 kN/m² = 70.000 kg/m² bei 10% Stauchung 50 Jahre Langzeit-Kriechverhalten 250kPa zusätzlich bauaufsichtlich zugelassen unter lastabtragenden Bodenplatten, Umkehrdach begrünt/bekiest oder befahrbar mehrlagige Verlegung unter der Bodenplatte bauaufsichtlich zugelassen zugelassen für erdbeben gefährdete Gebiete unverrottbar, geringe Wasseraufnahme, gute Wärmedämmeigenschaften Extrudierte Polystyrol-Hartschaumplatte mit extrem hoher Druckfestigkeit, glatter Oberfläche und Stufenfalz nach DIN EN 13164 für vielseitige Einsatzmöglichkeiten. Zugelassen für alle Perimeteranwendungen. Elementgröße: 1.265 x 615 mmDeckfläche: 1.250 x 600 mKanten: umlaufend StufenfalzOberfläche: Glatt Einbautiefe: max. 7,0 Meter im Grundwasser Wärmeleitstufe: 036 Baustoffklasse DIN 4102-1: B1Brandverhalten DIN EN 13501-1: ETemperaturbeständig: < 75°Rohdichte: min. 45 kg/m³ Druckspannung 10% Stauchung: ≥ 700 kPa (≥ 700 kN/m² | ≥ 70.000 kg/m²) Anwendungsbereich:DEO (Innendämmung unter Estrich ohne Schallschutzanforderungen) DAA (Außendämmung von Dach oder Decke, witterungsgeschützt, unter Abdichtung) PW (Außenliegende Wärmedämmung (Perimeterdämmung) von Wänden gegen Erdreich (außerhalb Abdichtung))PB (Außenliegende Wärmedämmung unter Bodenplatten gegen Erdreich (außerhalb Abdichtung))DUK (Außendämmung eines Umkehrdaches, der Bewitterung ausgesetzt)Downloads:Datenblatt StyrodurUmwelt-Produktdeklaration StyrodurProduktbilder: © Karl Bachl GmbH & Co. KG, www.bachl.de
